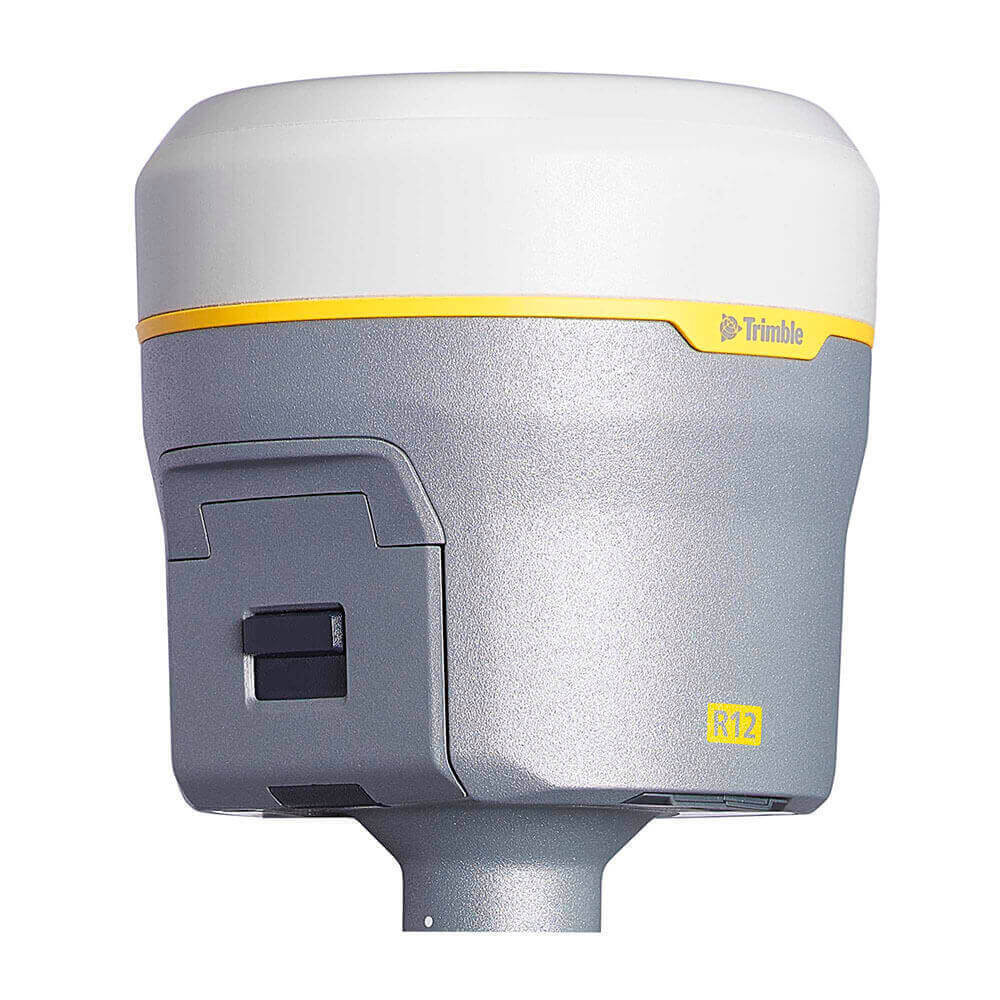

GNSS приёмник Trimble R12 предназначен для высокоточных измерений и позиционирования при проведении геодезических, топографических, строительных изысканий. Модель основана на ультрасовременном 672-канальном GNSS-процессоре, который обеспечивает надежный мультичастотный прием сигналов всех спутниковых группировок, систем коррекции и сервиса Trimble RTX независимо от условий работы.
Прогрессивные технологии
При разработке и создании GPS приемника были применены технические решения, направленные на увеличение точности съемки:
- SurePoint - компенсация ошибок, вызванных наклоном вехи, при помощи датчиков наклона;
- ProPoint - алгоритм, который позволяет получить более достоверную и стабильную фиксацию точки через использование большего числа спутников для расчета координат. Программные методы улучшают быстродействие, отвечают за оценку погрешности в полевом ПО и корректную работу в сложном окружении.
- xFill - при потере сигнала от источника поправок (базы) прибор автоматически, без задержки переходит на спутниковую систему коррекции, что дает возможность без труда продолжить изыскания;
- DSP - цифровая обработка проводит поиск и восстановление зашумленных сигналов, а также минимизирует эффект спуфинга;
- WEBUI - веб-интерфейс, посредством которого реализуется удаленный доступ к устройству для настройки, управления и передачи данных.
- RAIM - продвинутая методика контроля целостности данных.
Надежность и безотказность
Trimble R12 GSM/GPRS (1-мест. кейс) защищен от всех возможных внешних воздействий - падений, вибраций, проникновения пыли и воды - по самым современным стандартам. GNSS-антенна встроена в корпус.
Прибор также отличается широким рабочим диапазоном по температуре - от –40°C до +65°C. Заряда сменной батареи хватает на 6.5 ч. непрерывной съемки.
Особенности комплектации
Устройство в этом исполнении оборудовано GSM-модемом 3.5 G и ориентировано в первую очередь на те организации, рабочие процессы которых проходят в локациях с хорошим покрытием сетей мобильных операторов и которые не готовы переплачивать за ненужный им функционал. В набор входит фирменный защитный кейс, рассчитанный на хранение и безопасную транспортировку приемника, контроллера и всех необходимых принадлежностей.
| Отслеживание всех спутниковых сигналов |
независимо от созвездия, высокая точность позиционирования в самых сложных условиях приема сигналов ГНСС благодаря технологии Trimble ProPoint |
| Повышенная производительность и надежность измерений |
благодаря технологии автоматической компенсации наклона Trimble SurePoint |
| GNSS-процессор |
Trimble Maxwell 6 Custom Survey с 672 каналами |
| Снижение простоев |
технология Trimble xFill |
| Одновременно отслеживаемые сигналы |
GPS: L1C, L1C/A, L2C, L2E, L5
ГЛОНАСС: L1C/A, L1P, L2C/A, L2P, L3
SBAS (WAAS, EGNOS, GAGAN, MSAS): L1C/A, L5
Galileo: E1, E5A, E5B, E5 AltBOC, E62
BeiDou: B1, B1C, B2, B2A, B3
QZSS: L1C/A, L1-SAIF, L1C, L2C, L5, LEX
NavIC (IRNSS): L5
L-диапазон: CenterPoint RTX |
| Фильтрация сигналов Iridium |
на частотах выше 1616 МГц позволяет использовать антенну на расстоянии до 20 м от передатчика Iridium |
| Фильтрация сигналов японских сотовых сетей |
на частотах ниже 1510 МГц позволяет использовать антенну на расстоянии до 100 м от японских сотовых станций LTE |
| Технологии цифровой обработки сигналов (DSP) |
позволяют обнаруживать и восстанавливать зашумленные сигналы GNSS |
| Продвинутый алгоритм автономного контроля целостности принимаемых данных (RAIM) |
обеспечивает выявление и отклонение некачественных спутниковых измерений для повышения точности позиционирования |
| Защита |
улучшенная от ошибочных данных эфемерид |
| Частота измерений |
1 Гц, 2 Гц, 5 Гц, 10 Гц и 20 Гц |
| Дифференциальная кодовая GPS-съёмка |
| В плане |
0,25 м + 1 мм/км СКО |
| По высоте |
0,50 м + 1 мм/км СКО |
| SBAS4 обычно |
|
| Статические GNSS-измерения |
| Высокоточная статика |
| В плане |
3 мм + 0,1 мм/км СКО |
| По высоте |
3,5 мм + 0,4 мм/км СКО |
| Статика и быстрая статика |
| В плане |
3 мм + 0,5 мм/км СКО |
| По высоте |
5 мм + 0,5 мм/км СКО |
| Кинематическая съёмка в реальном времени |
| От одиночной базы не далее 30 км |
| В плане |
8 мм + 1 мм/км СКО |
| По высоте |
15 мм + 1 мм/км СКО |
| Сетевой RTK |
| В плане |
8 мм + 0,5 мм/км СКО |
| По высоте |
15 мм + 0,5 мм/км СКО |
| RTK инициализация с заданной точностью |
от 2 до 8 секунд |
| Технология TRIMBLE RTX™ (спутники, сотовая сеть, интернет(IP)) |
| CenterPoint RTX |
| В плане |
2 см СКО |
| По высоте |
5 см СКО |
| Инициализация RTX с заданной точностью, по всему миру |
< 15 мин |
| Инициализация RTX с заданной точностью в режиме Быстрый Запуск |
< 1 мин |
| Инициализация RTX с заданной точностью в определенных регионах (регионы Trimble RTX Fast) |
< 1 мин |
| TRIMBLE XFILL8 |
| В плане |
RTK9 + 10 мм/минуту СКО |
| По высоте |
RTK9 + 20 мм/минуту СКО |
| Физические характеристики |
| Размеры (ШхВ) |
11,9 см x 13,6 см |
| Вес |
1,12 кг с установленными батареей, встроенным радиомодемом и УКВ антенной,3,95 кг - все перечисленное выше вместе с вехой и контроллером Trimble TSC7 с креплением |
| Температура рабочая |
от –40 до +65 °C |
| Температура хранения |
от –40 °C до +75 °C |
| Влажность |
100%, с конденсацией |
| Герметичность |
IP67, защита от пыли, защита от кратковременного погружения на глубину 1 м |
| Ударопрочность |
В нерабочем состоянии: Выдерживает падение на бетон с вехи высотой 2 м |
| Импульсное ускорение |
до 40 G, 10 мсек |
| Вибростойкость |
MIL-STD-810F, FIG.514.5C-1 |
| Электрические характеристики |
| Вход внешнего питания |
11–24 В постоянного тока с защитой от перенапряжения на Порту 1 и Порту 2 (7-контактный Lemo) |
| Батарея |
аккумуляторная, съемная литий-ионная батарея напряжением 7,4 В и емкостью 3,7 А/ч со СД индикаторами |
| Потребляемая мощность |
менее 4,2 Вт в режиме RTK-ровера со встроенным радиомодемом |
| Время работы от внутренней батареи с модемом 450 МГц только на прием |
6,5 часов |
| Время работы от внутренней батареи с модемом 450 МГц на прием и передачу (0,5 Вт) |
6,0 часов |
| Время работы от внутренней батареи с модемом 450 МГц на прием и передачу (2,0 Вт) |
5,5 часов |
| Время работы от внутренней батареи с сотовым модемом |
6,5 часов |
| Связь и хранение данных |
| Последовательное соединение |
3-х проводной кабель (7-контактный Lemo) |
| USB v2.0 |
поддержка загрузки данных и высокоскоростных соединений |
| Радиомодем |
встроенный, герметичный, 450 МГц широкополосный приемник/передатчик с диапазоном частот от 403 МГц до 473 МГц, с поддержкой протоколов радиоканала Trimble, Pacific Crest и SATEL |
| Мощность передачи |
2 Вт |
| Дальность |
3–5 км обычно / 12 км максимально13 |
| Сотовый модем |
встроенный 3.5 G модем, HSDPA 7.2 Мб/c (загрузка), GPRS класс 12, EDGE класс 12, пятидиапазонный UMTS/HSDPA (WCDMA/FDD) 800/850/900/1900/2100 МГц, четырехдиапазонный EGSM 850/900/1800/1900 МГц, GSM CSD, 3GPP LTE |
| Bluetooth |
Полностью интегрированный и герметичный интерфейс связи на частоте 2,4 ГГц (Bluetooth) |
| Wi-Fi |
802.11 b,g, режимы точки доступа и клиента, шифрование WPA/WPA2/WEP64/WEP128 |
| Порты ввода/вывода |
Последовательный, USB, TCP/IP, IBSS/NTRIP, Bluetooth |
| Хранение данных |
Встроенная память 6 Гб |
| Формат данных |
Ввод и вывод CMR+, CMRx, RTCM 2.1, RTCM 2.3, RTCM 3.0, RTCM 3.1, RTCM 3.2
Вывод 24-х сообщений NMEA, вывод GSOF, RT17 и RT27, синхроимпульс 1 PPS |
| Web интерфейс WEBUI |
Позволяет легко настраивать, управлять, контролировать приемник и передавать данные
Доступен через Wi-Fi , последовательное соединение, USB и Bluetooth |
| Поддерживаемые контроллеры и полевое программное обечпечение |
Trimble TSC7, Trimble T10, Trimble T7, устройства на Android и iOS с соответствующим программным обеспечением
Trimble Access версии 2019.10 или более новой |
| Сертификаты |
Правила FCC Part 15 (устройство класса Б), 24, 32; CE Mark; RCM; PTCRB; BT SIG |
|
