Описание
Интеллектуальная система на базе Linux Платформа ARM Cortex-A7 + Linux обеспечивает высокую производительность и гибкие возможности расширения функций.
Многочастотное решение 2100 каналов обеспечивают высокоточную навигацию и стабильную работу в режиме RTK.
Измерения с наклоном IMU-технология позволяет выполнять измерения с наклоном до 60° без потери точности. AR-вынос в натуру в реальном времени
Профессиональная широкоугольная камера обеспечивает наглядное отображение точек на местности в режиме дополненной реальности, делая вынос в натуру быстрее и удобнее.
Удаленное управление VPN Интегрированный VPN позволяет удалённо настраивать функции приёмника без необходимости возвращаться к базовой станции, обеспечивая гибкость работы в сложных условиях.
Длительная работа
Два съёмных аккумулятора с функцией горячей замены обеспечивают непрерывную работу в полевых условиях.
| ОС и ПО | |
|---|---|
| Система | ARM Cortex-A7 1,8 ГГц |
| ОС | Linux |
| GNSS | |
| GPS | L1C/A, L1P, L1C, L2P, L2C, L5 |
| GLONASS | L1C/A, L1P, L2C, L2P, L3, P1, P2 |
| BDS | B1I, B2I, B3I, B1C, B2a, B2b (PPP), ACEBOC |
| GALILEO | E1, E5a, E5b, E5ALTBOC, E6 (PPP) |
| QZSS | L1C/A, L2, L2C, L5, L6, LEX |
| SBAS | L1, L5, WAAS, EGNOS, GAGAN, SDCM |
| IRNSS | L5 |
| Протоколы поправок | RTCM 2.X, RTCM 3.X, CMR |
| L-band | PPP-B2b, E6-HAS, SSR-RX |
| Частота обновления данных | 20 Гц (макс.) |
| Формат данных | NMEA-0183 |
| Повторный захват сигнала | < 1 сек. |
| Холодный запуск | < 30 сек. |
| Время инициализации | < 5 сек. |
| Количество каналов | 2100 |
| ТОЧНОСТЬ ИЗМЕРЕНИЙ | |
| Автономный (RMS) | В плане: 1,0 м; По высоте: 1,5 м |
| DGPS | В плане — 0,10 м; По высоте — 0,20 м |
| RTK с учетом измерения лазерным дальномером | В плане — 4 мм+0.5 мм/км+0.2 мм*α; По высоте — 8 мм+0.5 мм/км+0.2 мм*α |
| RTK с учетом наклона аппаратуры | В плане — 4,0 мм +0,5 мм/км; По высоте — 8,0 мм +0,5 мм/км |
| Статика и быстрая статика | В плане — 2,0 мм +0,3 мм/км; По высоте — 3,0 мм +0,5 мм/км |
| Получение сигнала (RMS) | 20 нс |
| Скорость (RMS) | 0.03м/с |
| Точность IMU (в пределах 60°) | 8 мм + 0.4 мм |
| AR точность | План: 4 мм +0.5 мм/км; Высота: 8 мм +0.5 мм/км |
| Лазерное измерение | Погрешность 3D ≤1.5см в диапазоне 5 м |
| Дисплей | |
| LCD | Размер экрана: 1,3 дюйма; Режим отображения: LCD; Разрешение дисплея: 240×240 |
| БАТАРЕЯ | |
| Ёмкость | 7.2В, 3400 мАч*2 |
| Рабочее время | Более 25 часов (в режиме ровера по GSM) |
| Зарядка | 9~28 В постоянного тока |
| СИСТЕМНАЯ ИНФОРМАЦИЯ | |
| Bluetooth | 5.2+EDR+DLE |
| WIFI | 802.11 b/g/n |
| Сеть | 5G; LTE FDD: B1/2/3/4/5/7/8/12/13/18/19/20/25/26/28; LTE TDD: B38/39/40/41; WCDMA: B1/2/4/5/6/8/19; GSM: B2/3/5/8 |
| Внутреннее радио | Частота: 410-470 МГц; Протоколы: Transeot, Trimtalk, Trimtalk 450S, South, Satel, CSS; Мощность: до 5 Вт; Скорость передачи: 9600/19200 бит/с |
| Внутренняя память | 64ГБ |
| Лазерный модуль | |
| Тип | Класс 3R |
| Дальность действия | 30 м |
| План | 4 мм +0.5 мм/км +0.2 мм*α |
| Высота | 8 мм +0.5 мм/км +0.2 мм*α |
| Длина волны | 520±20 нм |
| Мощность | 3,8 МВт |
| Камера | |
| AR камера | |
| Съемка в дополненной реальности | Поддерживается |
| Сенсор | 1/2,8 дюйма |
| Диафрагма | f/2.5 |
| Разрешение | 1920 * 1080 |
| Угол обзора | 70,3°H62,7°V38,6° |
| Искажение | ≈0,38% |
| Общие сведения | |
| Рабочая температура | от -45°C до +85°C |
| Температура хранения | от -55°C до +95°C |
| Ударопрочность | Выдерживает падение с высоты 3 м |
| Защита | Степень защиты IP68 |
| Материал | Основной корпус выполнен из магниевого сплава, верхняя крышка — из АБС/ПК. |
| Размер | 160x160x103 |
| Вес | 850 гр |
Комплектация база

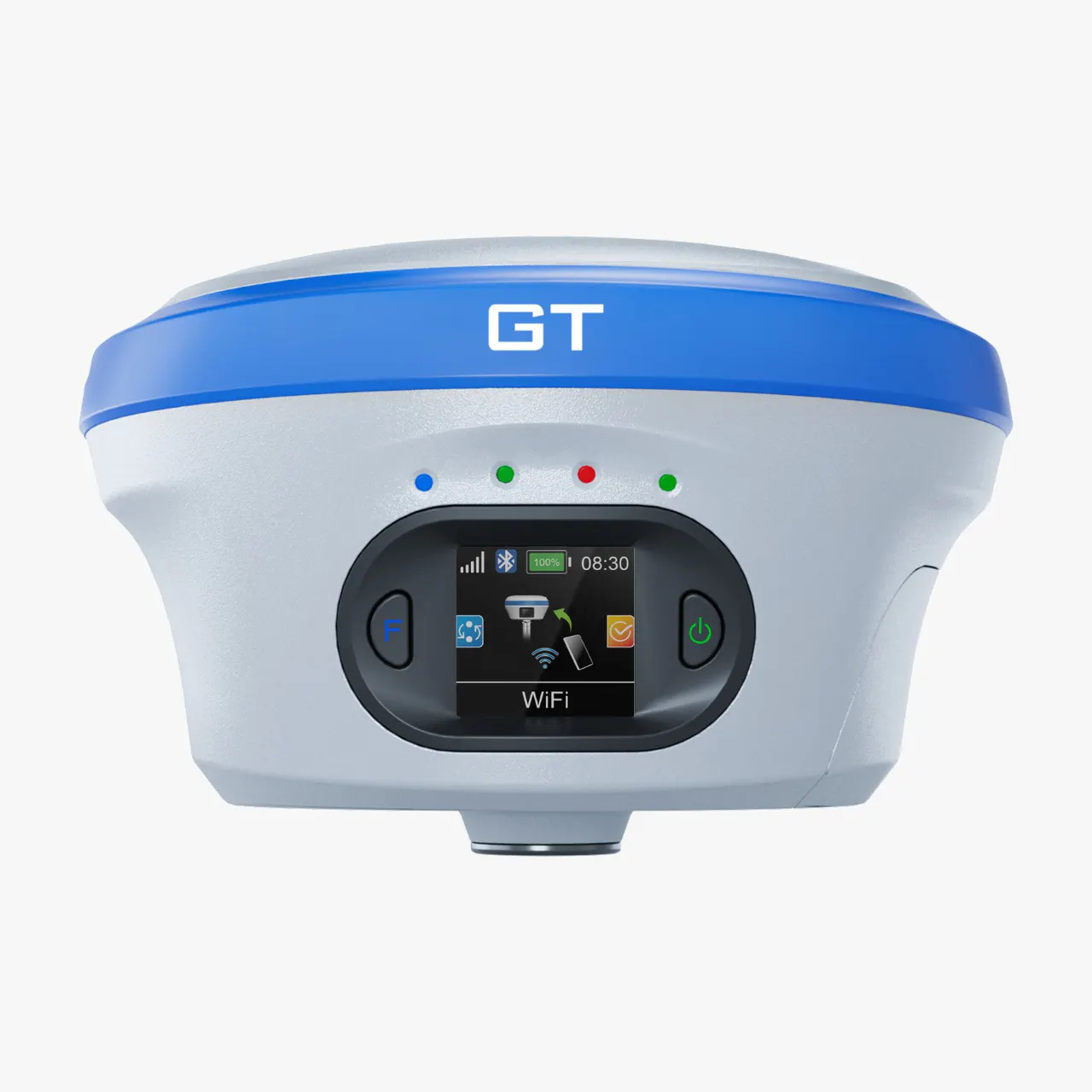

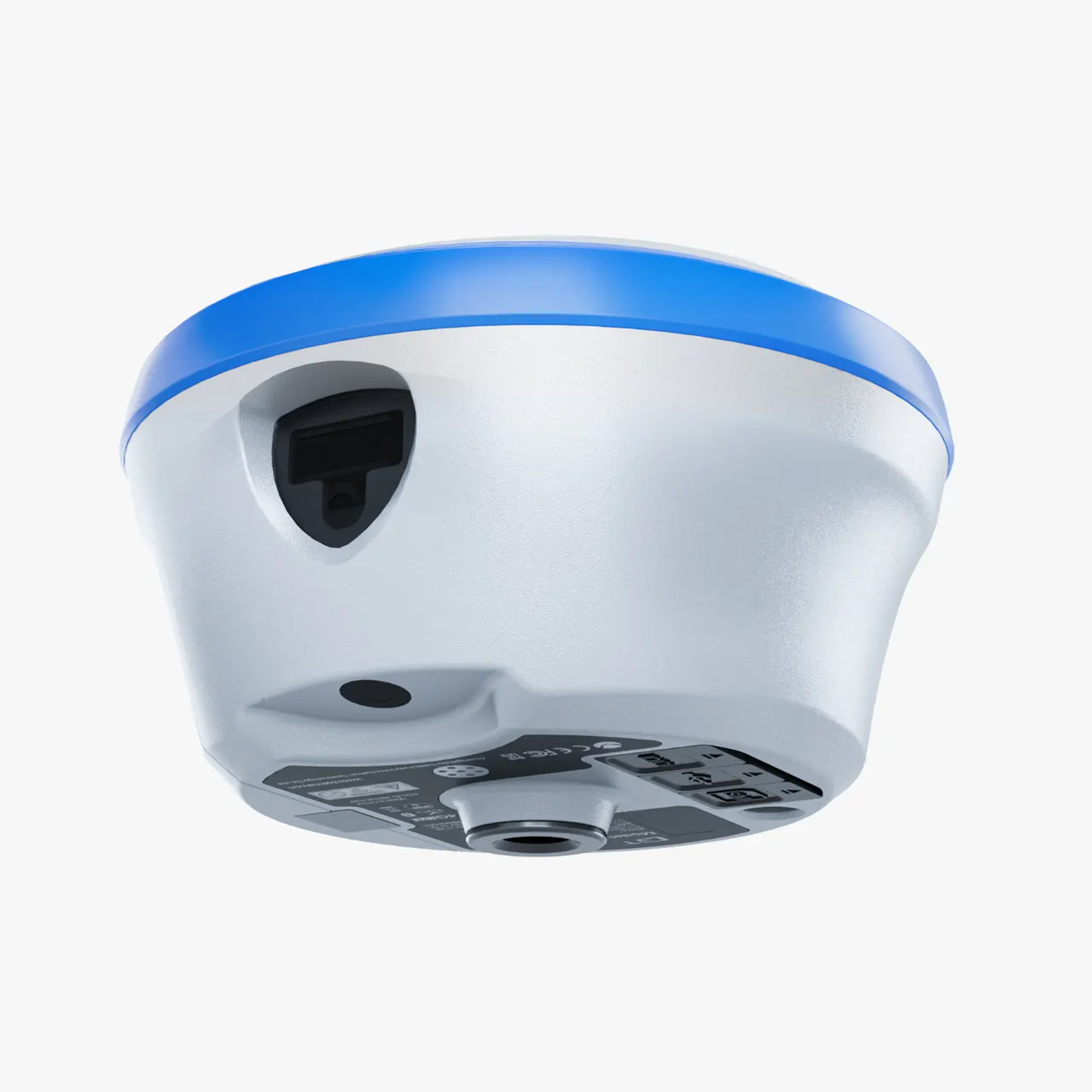

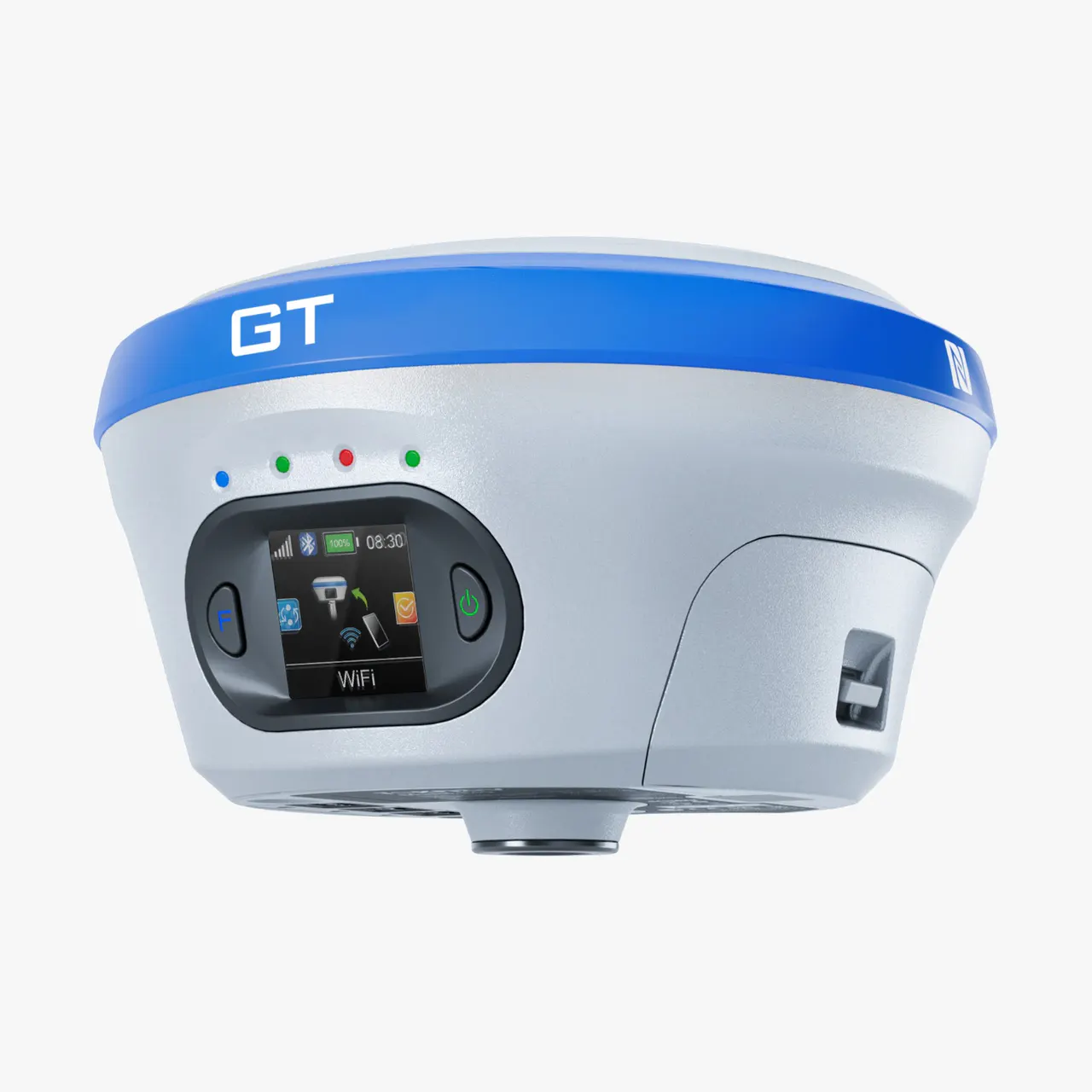

- Приемник GT Visual
- УКВ антенна
- Блок питания для съемного аккумулятора 220В – 2 шт.
- Адаптер (стакан) для зарядки – 2 шт.
- Флэш-накопитель (USB Type-A/USB Type-C)
- Транспортировочный кейс
- Удлинительная веха 30 см.
- Измерительная пластина
- Переходник для адаптера трегера 3 см.
Комплектация ровер
- Приемник GT Visual
- УКВ антенна
- Блок питания для съемного аккумулятора 220В – 2 шт.
- Адаптер (стакан) для зарядки – 2 шт.
- Флэш-накопитель (USB Type-A/USB Type-C)
- Транспортировочный кейс
- Контроллер с ПО на выбор пользователя*
- Крепление для контроллера на веху**
- Блок питания для контроллера 220В**
- Кабель ЗУ/передачи данных для контроллера USB**
* – Контроллер докупается отдельно
** – В комплекте с контроллером
