Описание

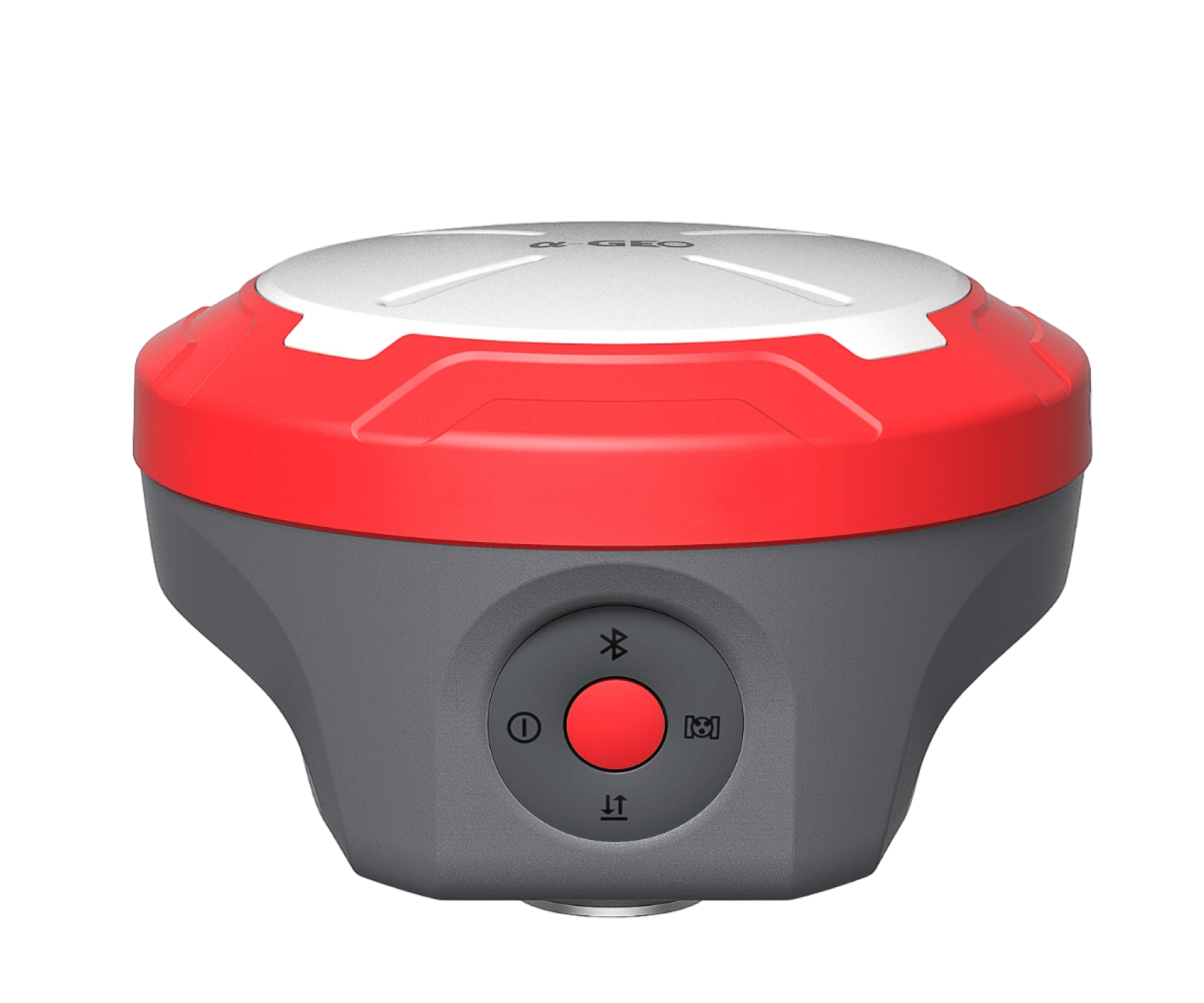

AlphaGEO A8 Plus – геодезический ГНСС-приемник, имеющий на борту улучшеный лазерный дальномер последнего поколения до 100м! Теперь опасные и недоступные ранее объекты любой сложности могут быть измерены на большом расстоянии более точно, без физического контакта с вехой.Помимо этого, приемник оснащен AR-камерой для выполнения разбивочных работ в режиме реального времени с функцией дополненной реальности. Будучи в густом лесу или городской застройке, Вы можете быть уверенным в получении надежного фиксированного решения, ведь приемник A8 Plus оснащен OEM-платой нового поколения Unicorecomm UM980, отслеживающей все необходимые спутниковые частоты и группировки.
Универсальная боковая камера приемника способна удивить даже опытных пользователей ГНСС-оборудования. Камера позволяет сделать несколько фотографий объекта, после чего получить координаты объекта с изображений, находясь непосредственно в поле или в камеральных условиях. Помимо этого, боковая камера приемника может использоваться в качестве видоискателя для лазерного дальномера – это позволит точно наводиться на измеряемый объект лазером в любых условиях.
Встроенный лазерный дальномер приемника совместно с модулем IMU позволит выполнять измерения труднодоступных объектов на расстоянии до 100 метров с высокой точностью. Теперь координаты недосягаемых ранее объектов можно получить быстро и точно с помощью лазера вместе с AIM-камерой или без неё.
Нижняя AR-камера приемника позволит быстро и с комфортом выполнять разбивочные работы легко с функцией дополненной реальности. Вы не только будете видеть изображение с камеры и навигацию на цель на экране контроллера, но и саму проектную точку по мере приближения к ней острия вехи.
Приемник оснащен инерциальным датчиком наклона IMU последнего поколения. Данный модуль позволяет осуществлять съемочно-разбивочные работы не выполняя центрирование вехи на точке, наклоняя приемник вплоть до 120°. Кроме того, IMU не зависим от электромагнитных излучений. Вы можете выполнять измерения с наклоном под линиями электропередач, вблизи трансформаторных будок и прочих излучателей электромагнитных волн, не опасаясь за корректность получаемых данных. При этом модуль не нужно калибровать. Инициализация происходит «на лету». Просто включите модуль и, пока Вы движетесь к съемочному пикету, он активируется. Экономя секунды на ненужных операциях, Вы повышаете комфорт и скорость своей работы.
AlphaGEO A8 Plus – многофункциональный ГНСС-приемник. Помимо, мощного лазерного дальномера, он поддерживает такие режимы работы, как Статика, PPK, RTK в режимах базы и ровера. Встроенные УКВ/GSM-модемы работают как на прием, так и на передачу поправок. Только Вы выбираете, будет сегодня приемник базой или ровером, без каких-либо опциональных ограничений. Наличие УКВ-модема мощностью 2 Вт широкого диапазона (410-470 МГц) позволяет организовать работу в RTK в отсутствии покрытия GSM-сети на расстоянии до 15 км от БС с использованием дальнобойного протокола AlphaTalk. Разъем подключения внешней УКВ антенны расположен в нижней части вдоль оси вехи, что обеспечивает большее удобство в работе, позволяет уберечь внешнюю антенну от поломки или утраты. Также приемник оснащен внутренней GSM-антенной, позволяющей быть использовать GSM-модем для приема и передачи поправок.
Wi-Fi-модуль приемника позволяет получить не только доступ к web-интерфейсу для его настройки, но и использовать изображение с камер приемника на экране контроллера. Помимо этого, при наличии в приемнике SIM-карты с доступом в Интернет, приемник может делиться этим доступом с другими устройствами – просто подключитесь к его Wi-Fi-точке доступа.
Нашим инженерам удалось скомпоновать самые передовые технологии в небольшом корпусе и сохранить общий вес приемника 800 грамм. При этом A8 имеет ёмкий аккумулятор 7000 mAh, уровень защиты от пыли и влаги IP67 и температурный диапазон эксплуатации от – 45°С до +75°С, что позволяет использовать данный приемник в любых погодных условиях.
Новейшая математика приема и обработки всех существующих и перспективных спутниковых сигналов, новые высокотехнологичные решения, широкие коммуникационные возможности, поддержка всех режимов работы и отличные эксплуатационные свойства AlphaGEO A8 позволят c легкостью и высокой надежностью выполнить любую стоящую перед Вами задачу.
Общие характеристики
| Количество каналов | 1408 |
| GPS | L1 C/A, L1C, L2C, L2P(Y), L5 |
| ГЛОНАСС | L1, L2, L3 |
| BeiDou | B1I, B2I, B3I, B1C, B2a, B2b |
| Galileo | E1, E5a, E5b, E6 |
| SBAS | WAAS, EGNOS, MSAS, GAGAN, СДКМ |
| QZSS | L1, L2, L5, L6 |
| IRNSS | L5 |
Скорость инициализации
холодный старт: ≤30 сек
горячий старт: ≤3 сек
Позиционирование
| СКО Статика в плане, мм | 2.5 + 0.5*10^-6-D |
| СКО Статика по высоте, мм | 5.0 + 0.5*10^-6-D |
| СКО РТК в плане, мм | 5.0 + 0.5*10^-6-D |
| СКО РТК по высоте, мм | 10.0 + 0.8*10^-6-D |
| СКО с IMU в плане, мм | 5.0 + 0.5*10^-6-D+0.2^α |
| СКО с IMU по высоте, мм | 10.0 + 0.8*10^-6-D+0.2^α |
| СКО с IMU и лазерным дальномером в плане, мм | 5.0 + 0.5*10^-6-D+0.2^α+5.0^S |
| СКО с IMU и лазерным дальномером по высоте, мм | 10.0 + 0.8*10^-6-D+0.2^α+5.0^S |
Коррекция наклона
инерциальный датчик коррекции наклона (IMU), 400 Гц
Угол компенсации IMU
120º
Класс лазерного дальномера Laser class I (IEC60825-1)
Дальность измерений до 100 м
Камеры
| Дополненная реальность, AR-камера | 5 МП камера, широкоугольная |
| Вспомогательная для лазера, AIM-камера | 5 МП камера, широкоугольная |
Связь, передача данных и хранение
| Коммуникация | USB Type-C, LEMO 5-pin, слот для Nano-SIM карты, Web-интерфейс |
| Беспроводная связь | Bluetooth 5.2, BLE, Wi-Fi 802.11 b/g, NFC |
| Встроенный УКВ модем | встроенный УКВ-модем, прием и передача данных (RX/TX), диапазон частот 410-470 МГц, внешняя УКВ-антенна SMA |
| Вывод координат | NMEA-0183 |
| Частота вывода данных | до 5 Гц, до 20 Гц опционально |
| Формат данных | RTCM2.X, RTCM3.X |
| Встроенная память | 64 Гб, поддержка цикличной записи данных |
Аппаратные характеристики
| Размер (a, b, h), мм | 129 x 129 x 99 |
| Масса приемника, кг | 0.800 |
| Материал корпуса | магниевый сплав |
| Температура рабочая | от -45 °C до +75 °C |
| Температура хранения | от -55 °C до +85 °C |
| Пыле- и влагозащищённость | IP67 |
| Влажность | 100% |
| Ударостойкость | 2.0 м |
| Защита от вибр. воздействий | стандарт MIL-STD-810G |
| Кнопки | кнопка питания, кнопка возврата к заводским настройкам |
| Индикаторы на передней панели | светодиодные индикаторы: питание Bluetooth, спутники, данные |
Электрические характеристики
| Тип батареи | встроенная Li-Ion |
| Ёмкость одной батареи, мАч | 7000 |
| Время работы в RTK, в часах | до 12 |
| Время работы в режиме базы | до 7 |
| Время работы в режиме статики | до 15 |
| Интерфейс питания | USB Type-C 5V/2A |
| Внешнее питание | LEMO 5-pin 9-24V, DC |
- ГНСС-приемник AlphaGEO A8 Plus – 1 шт.
- УКВ-антенна – 1 шт.
- Блок питания 5V/2A – 1 шт.
- Кабель питания/данных USB Type-C – 1 шт.
- Транспортировочный кейс – 1 шт.
- Веха – 1 шт.
- Крепление к вехе (при покупке с контроллером A-Tab) – 1 шт.
- Доступ к сетям БС SmartNet или Геоспайдер (в комплектации Ровер)
- Гарантия 24 месяца (увеличение гарантии до 60 месяцев – опционально)
