Описание
Трассоискатель AlphaGEO DT3 — новейший многофункциональный трассоискатель, разработанный AlphaGEO для обнаружения трубопроводов, кабелей, оптоволоконных линий и других подземных коммуникаций. Он позволяет точно определять местоположение, направление и глубину залегания подземных коммуникаций. Детектор подземных трубопроводов способен идентифицировать целевой кабель даже в сложных кабельных сетях и точно определять места замыканий на землю. Являясь комплексным решением в области детекции, он действительно выполняет множество функций, значительно снижая эксплуатационные расходы.Трассоискатель позволит Вам точно определить местоположение, направление и глубину залегания трассы на глубине до 20 метров с задействованием одного оператора. Цветной экран с подсветкой и позиционирование с компасом обеспечивает визуальное отображение в реальном времени положения, направления и глубины обнаруженного объекта.
Интеграция трассоискателя с ПО SurPro6.0 позволит использовать компактные роверы от компании AlphaGEO для одновременного координирования всех участков искомой трассы.
Диапазон активных частот охватывает от 128 Гц до 201 кГц, удовлетворяя потребности различных пользователей и поддерживая заказные частоты. Максимальная выходная мощность: 15 Вт, подходит для глубокого залегания и локации трубопроводов на больших расстояниях.
Устройство имеет несколько способов подачи сигнала:
- Прямое подключение: Для металлических трубопроводов: газопроводов, теплотрасс и водопроводов.
- Подключение через сигнальные клещи: Для силовых, телекоммуникационных и кабелей уличного освещения.
- Индукционный метод: Для поиска неглубоко залегающих металлических труб и кабелей.
- Зонд: Для поиска неметаллических трубопроводов путем введения зонда внутрь трубы.
Устройство имеет несколько режимов поиска:
- Peak-Trough (Пик–Впадина) Отображение силы сигнала, направления трассы, глубины залегания и значения тока в реальном времени.
- Navigation (Навигация) Встроенные экранированные 3D-антенны обеспечивают индикацию направления трассы на 360°.
- Signal Curve (Кривая сигнала) Определение местоположения объекта по изменению формы сигнальной кривой.
- Sonde (Зонд) Определение местоположения трубопровода по сигналу зонда.
| Аппаратные характеристики приемника | |
|---|---|
| Принимающие частоты |
Активные частоты обнаружения: 128 Гц, 512 Гц, 577 Гц, 640 Гц, 1024 Гц, 1280 Гц, 2,56 кГц, 3,20 кГц, 4,09 кГц, 8,19 кГц, 9,50 кГц, 9,80 кГц, 10 кГц, 33 кГц, 66 кГц, 82 кГц, 83,1 кГц, 89 кГц, 133 кГц, 201 кГц; 512 Гц, 640 Гц, 1024 Гц, 1280 Гц, 2,56 кГц и 3,20 кГц имеют характеристики направленности и могут определять направление сигнала |
| Пассивные частоты | 50/60 Гц |
| Дисплей | Высококонтрастный цветной сенсорный LCD-дисплей 4,3″ |
| Способы ввода |
– Встроенная приемная катушка, – Внешние гибкие сигнальные клещи, – Внешняя А-образная рамка |
| Режимы обнаружения |
– Широкопиковый метод, – Остропиковый метод, – Метод впадины |
| Режимы отображения |
– Режим «пик-впадина» для позиционирования, – Навигационный режим, – Режим кривой сигнала, – Режим зонда |
| Глубина обнаружения |
Прямое подключение: до 20 м, С клещами: до 10 м, Индукционный метод: до 2 м |
| Точность обнаружения |
±5% для глубины до 3 м, ±15% для глубины 3–20 м |
| Звуковая индикация | Частота тона изменяется в зависимости от силы сигнала |
| Bluetooth-связь |
– для управления и подключения к SurPro6.0, – для ГНСС-позиционирования |
| Порты |
– Порт USB для обновления прошивки и зарядки контроллера, – Порт USB Type-C для зарядки приемника, – Порт DC для зарядки приемника, – Порт для подключения аксессуаров |
| Выдерживаемое напряжение | Переменный ток 2 кВ между передней и задней частями корпуса |
| Электромагнитные характеристики | IEC 61326 (EMC) |
| Стандарты безопасности |
IEC 61010-1 CAT III 600 В, IEC 61010-031, IEC 61326, степень загрязнения 2 |
| Аккумулятор | Li-Ion, встроенный, 7.4 В, 6400 мАч |
| Температура работы | От -20°C до +70°C |
| Пыле-влагозащита | Стандарт IP65 |
| Размеры | 318*140*726 мм |
| Вес | 2100 г |
| Аппаратные характеристики передатчика | |
| Выходные частоты | 128 Гц, 512 Гц, 577 Гц, 640 Гц, 1024 Гц, 1280 Гц, 2,56 кГц, 3,20 кГц, 4,09 кГц, 8,19 кГц, 9,50 кГц, 9,80 кГц, 10 кГц, 33 кГц, 66 кГц, 82 кГц, 83,1 кГц, 89 кГц, 133 кГц, 201 кГц |
| Дисплей | Высококонтрастный цветной сенсорный ЖК-дисплей 5,6″ |
| Способы вывода |
– Прямое подключение, – Индукция, – Связь через сигнальные клещи |
| Защита цепей | Защита от перегрузки и короткого замыкания |
| Выходная мощность |
– До 15 Вт, – 15 регулируемых уровней, – Автоматическое согласование импеданса в реальном времени |
| Выходное напряжение | До 150 В (пик-пик) при прямом подключении |
| Порты |
– Порт USB для обновления прошивки и зарядки контроллера, – Порт USB Type-C для зарядки передатчика, – Порт DC для зарядки передатчика, – Порт для подключения аксессуаров |
| Выдерживаемое напряжение | Переменный ток 3,7 кВ между верхней и нижней частями корпуса |
| Электромагнитные характеристики | IEC 61326 (EMC) |
| Пыле-влагозащита | Стандарт IP67 |
| Стандарты безопасности |
IEC 61010-1 CAT III 300 В, CAT IV 150 В, степень загрязнения 2 |
| Аккумулятор | Li-Ion, встроенный, 11.1 В, 12800 мАч |
| Пыле-влагозащита | Стандарт IP65 |
| Размеры | 192*307*136 мм |
| Вес | 3300 г |

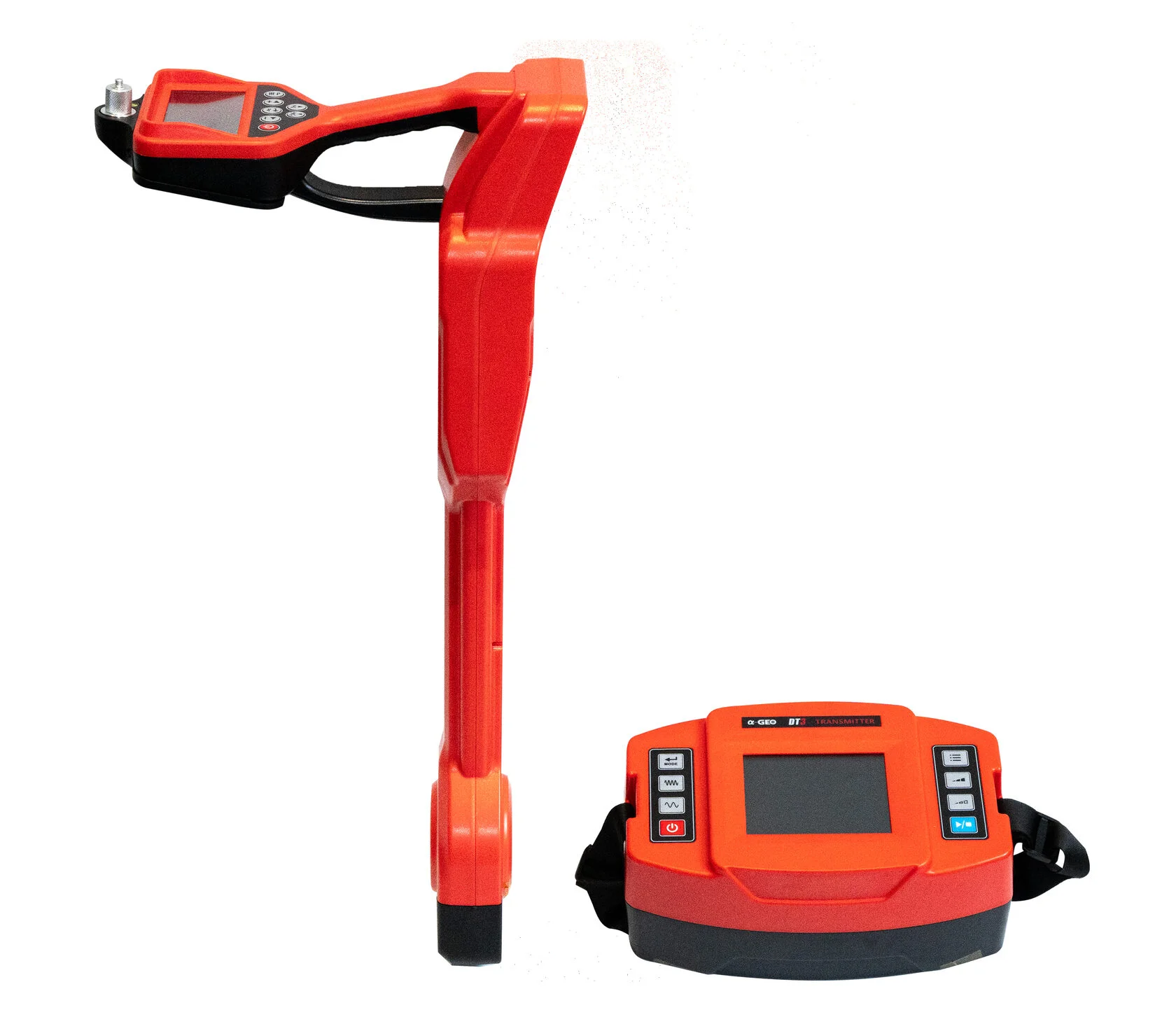

- Локатор для поиска трасс – 1 шт.

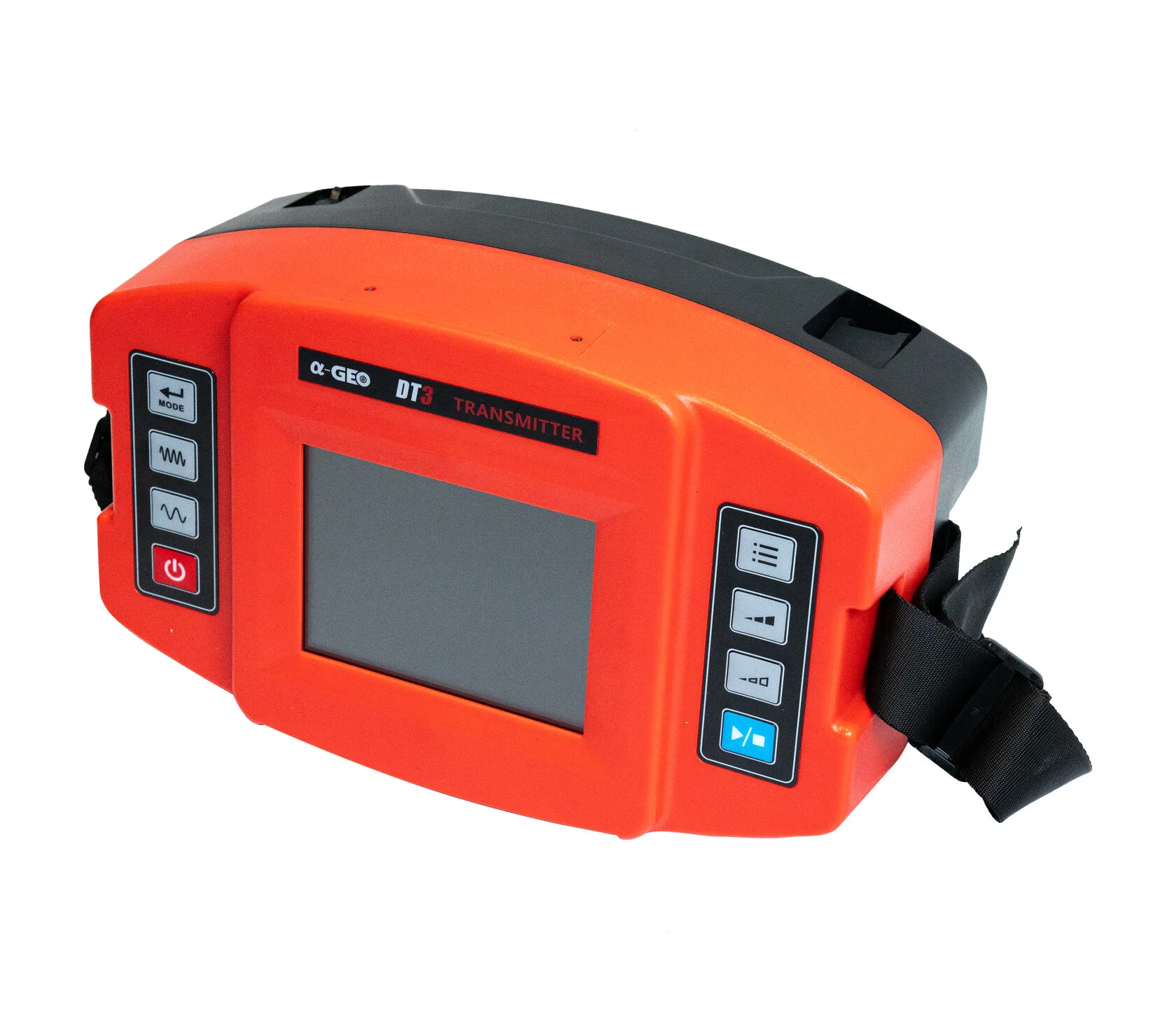

- Генератор сигналов – 1 шт.

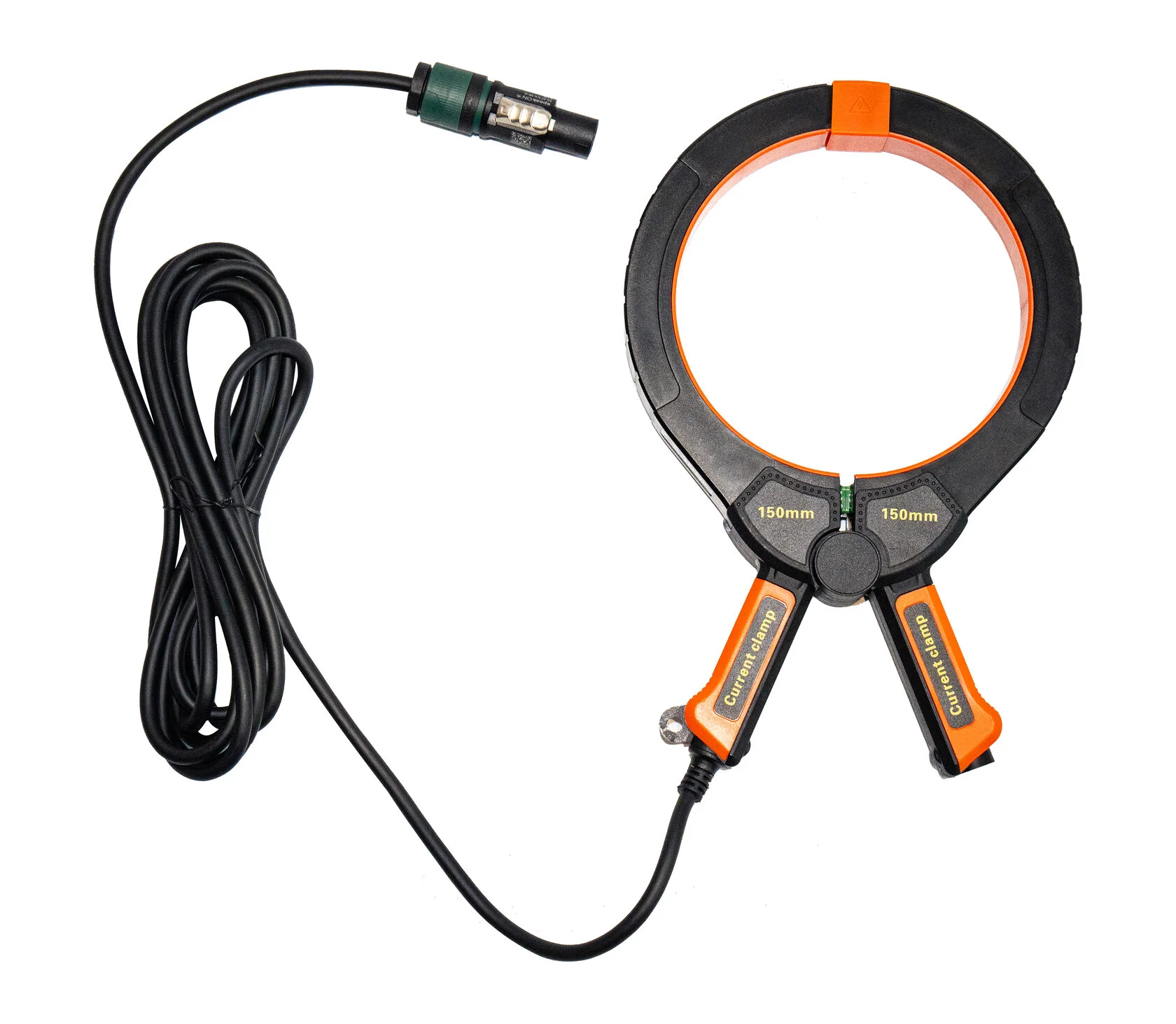

- Индукционные клещи – 1 шт.

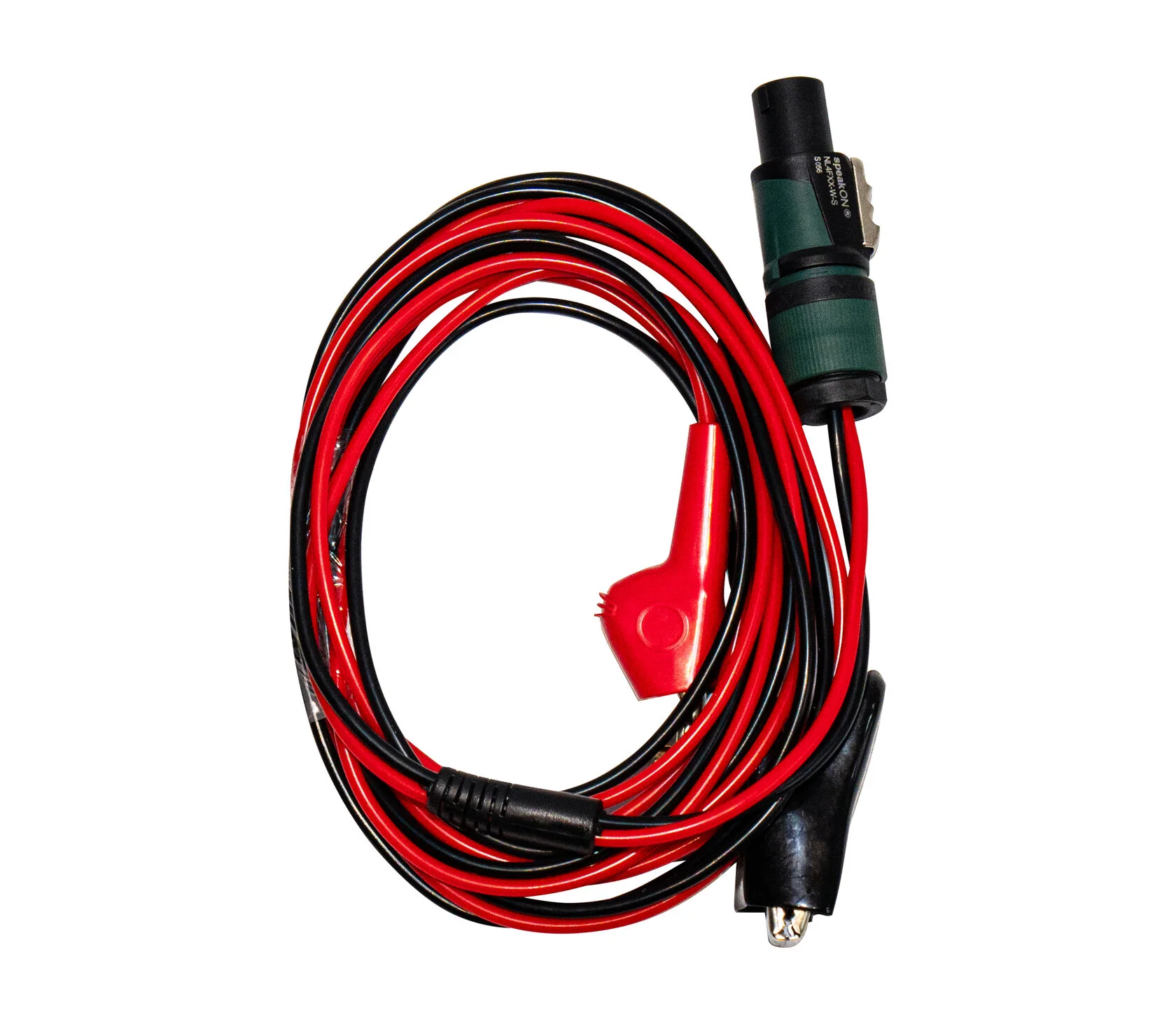

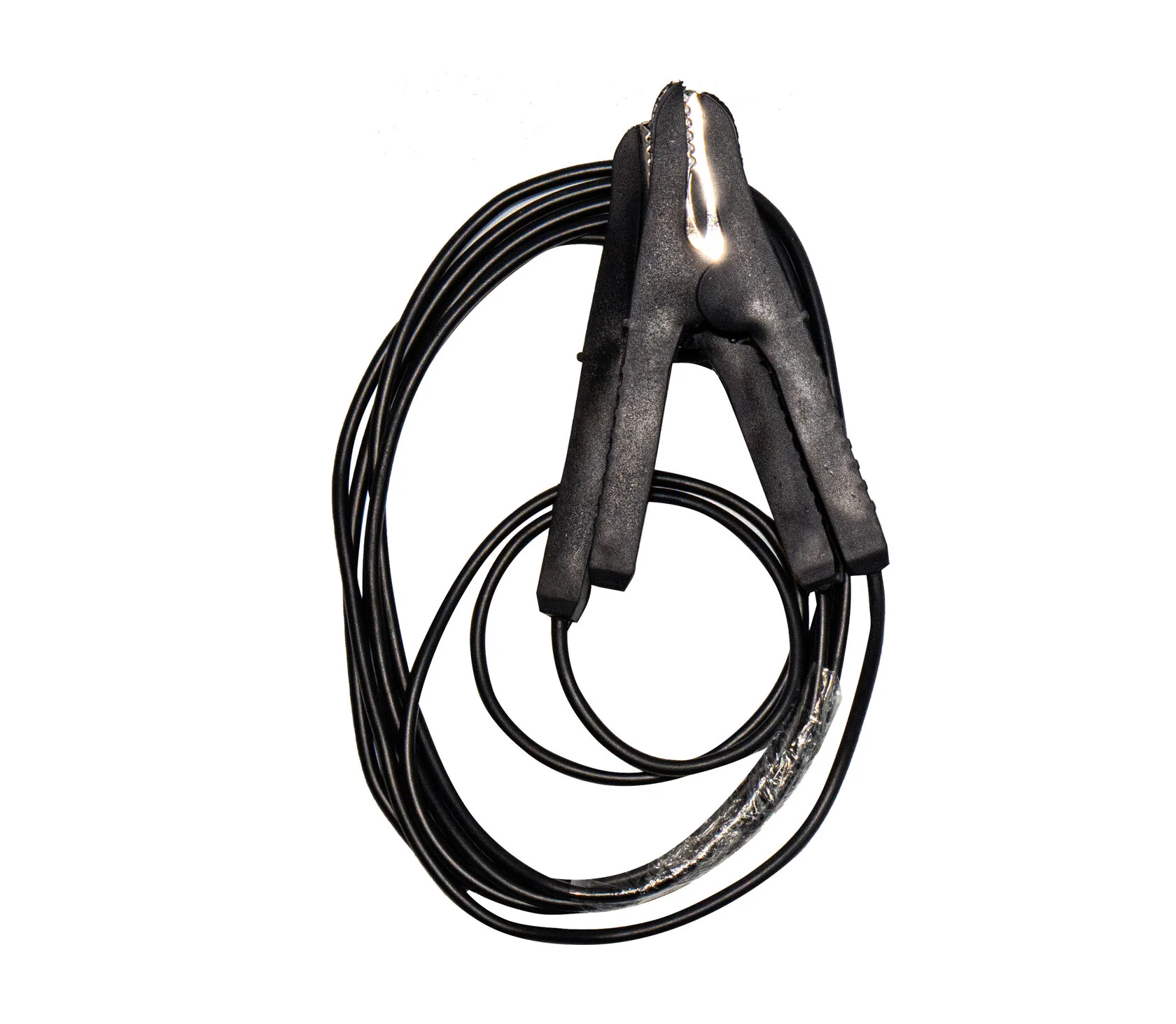

- Комплект клемм с проводами для генератора – 1 шт.
- Штырь заземления для генератора – 1 шт.
- Зарядное устройство – 1 шт.
- Транспортировочная сумка – 1 шт.
