Успех ТПТ-529КАЗ

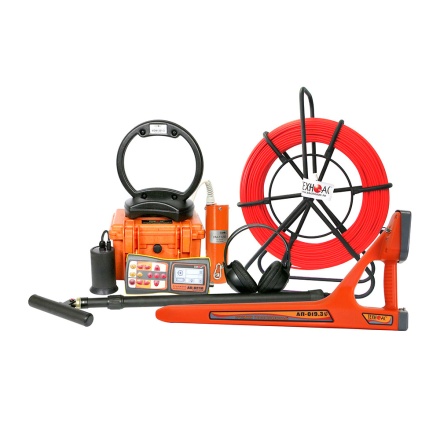

Описание течетрассопоискового комплекта Успех ТПТ-529КАЗ

Универсальный комплект для поиска мест прохождения металлических и неметаллических коммуникаций различными методами (электромагнитным, акустическим и методом зонда) с возможностью нанесения сохраненных параметров точек на карты, а также для обнаружения мест утечек в трубопроводах.

Назначение течетрассопоискового комплекта Успех ТПТ-529КАЗ

• Определение местоположения подземных коммуникаций (металлических трубопроводов и кабельных линий) на глубине до 10 м и удалении до 10 км от места подключения генератора.
• Поиск и трассировки неметаллических трубопроводов методом «Зонд».
• Определение местоположения подземных неметаллических трубопроводов акустическим методом на глубине до 3 м.
• Сохранение координат нахождения коммуникации и параметров точек в памяти приемника и построение траектории трассы на карте.
• Определение мест повреждения кабельных линий электромагнитным и акустическим методами.
• Обследование участков местности перед проведением земляных работ.
• Обнаружение мест разгерметизации трубопроводов на глубине до 3 м.

Особенности течетрассопоискового комплекта Успех ТПТ-529КАЗ

Течетрассопоисковый комплект для диагностики неметаллических и металлических трубопроводов с функцией «Зонд» и функцией сохранения GPS/ГЛОНАСС координат Успех ТПТ-529КАЗ – универсальный многофункциональный комплект, в котором реализованы различные методы поиска:

Акустический метод трассировки коммуникаций

При акустическом методе трассировки используется ударный механизм УМ-112М. Акустический метод применяется при трассировке неметаллических трубопроводов и при определении мест расположения металлических трубопроводов в условиях высоких индустриальных электромагнитных помех.

Метод «Зонд» с использованием внутритрубного генератора

Метод «Зонд» применяется для поиска подземных неметаллических трубопроводов, каналов и туннелей. Для поиска используется малогабаритный автономный генератор МАГ-05 с рабочей частотой 512 Гц, который при помощи проталкивающего устройства помещается внутрь трубопровода, а приемник АП-019.3 определяет место и глубину его расположения.

Активный электромагнитный метод поиска

При активном электромагнитной методе поиска для наведения тока в коммуникации используется автономный генератор АГ-144.1. Метод применяется для поиска обесточенных электрических кабелей и других электропроводящих коммуникаций.

Пассивный электромагнитный метод поиска

При пассивном электромагнитном методе поиска генератор не используется. Пассивным методом производится поиск силовых кабелей под напряжением с частотой 50(60) Гц, труб с катодной защитой и частотой 100(120) Гц и других коммуникаций в режимах широкой полосы («ШП» – на частотах 0,04…8 кГц и «Радио» – на частотах 8…40 кГц).

Акустический метод поиска утечек в трубопроводах

Поиск производится с использованием комплекта акустического датчика AD-257 и приемника АП-027M, в котором реализованы возможности по настройке частотного диапазона приемника и различные виды визуальной и звуковой индикации. Метод предназначен для обнаружения мест разгерметизации подземных трубопроводов систем тепло-, водо-, газо-, нефтеснабжения.

Особенности приемника АП-019.3

• Современный цифровой трассопоисковый приемник-моноблок АП-019.3.
• Изображение трассы на экране прибора.
• Автоматический расчет и вывод на экран глубины залегания коммуникации и тока в линии.
• Встроенный GPSГЛОНАСС модуль для определения и записи координат нахождения коммуникации.
• Режим «Зонд» для трассировки НЕМЕТАЛЛИЧЕСКИХ коммуникаций с помощью внутритрубного генератора (дополнительная опция).
• Несколько вариантов отображения информации на индикаторе приемника: «Трасса», «График», «График+», «Минимум максимум», режимы «Относительное расстояние до коммуникации» и «2-частоты» позволяют оператору максимально эффективно использовать возможности прибора.
• Дополнительные функций при подключении внешних датчиков.
• Широкий набор рабочих частот (50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц, Широкая Полоса 40…8000 Гц, Радио 8…40 кГц).
• Меню на двух языках (русский и английский).
• Возможность подключения внешнего аккумулятора Power Bank и работа при отрицательных температурах, внешний аккумулятор прячется под одежду оператора.

Особенности приемника АП-027М

• Цифровой трассопоисковый приемник.
• Большой ЖК дисплей с переключаемыми режимами работы и индикации.
• Отображение частотного спектра входного сигнала.
• Вывод звукового сигнала как на наушники оператора, так и на встроенный динамик.
• Приемник является многофункциональным прибором и может работать с внешними датчиками различного типа: электромагнитными EMD-257 и MED-127, акустическими AD-327, AD-257 и ADM-227, датчиком контроля качества изоляции DKI-117M, датчиком-определителем дефектов коммуникаций DODK-117M, накладной рамкой NR-117М, клещами индукционными CI-110 (CI-105).
• При работе с акустическим – диапазон частот 0.03…2.2 кГц с возможностью устранения звуковых частот, находящихся вне полосы, занимаемой звуком дефекта.
• При работе с электромагнитным датчиком – широкий набор рабочих частот: 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц, «Широкая полоса» 50…8600 Гц, двухчастотные режимы 1024 Гц / 2048 Гц и 1024 Гц / 8192 Гц.
• Класс защиты корпуса от внешних воздействий IP54.

Особенности генератора АГ-144.1

• Возможность выбора мощности генератора в зависимости от решаемых задач (от 7,5 до 180 Вт).
• При работе генератора автоматическое согласование с нагрузкой в широком диапазоне сопротивлений, автоматическое повторное согласование.
• Длительное время непрерывной работы от собственного аккумулятора.

Рекомендуемые области применения течетрассопоискового комплекта Успех ТПТ-529КАЗ

• Теплосети.
• Сети водоснабжения.
• Газораспределительные сети.
• Геодезия.
