Назначение трассотечеискателя Успех АТГ-425.30Н
- Определение местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 6 м.
- Трассировка коммуникаций с использованием генератора на расстояние до 5 км.
- Поиск электрических кабелей под напряжением.
- Поиск мест пересечения трубопровода и кабеля.
- Обследование участков местности перед проведением земляных работ.
- Определение мест утечки жидкости из трубопровода.
Выходная мощность генератора до 60 Вт.
Особенности трассотечеискателя Успех АТГ-425.30Н

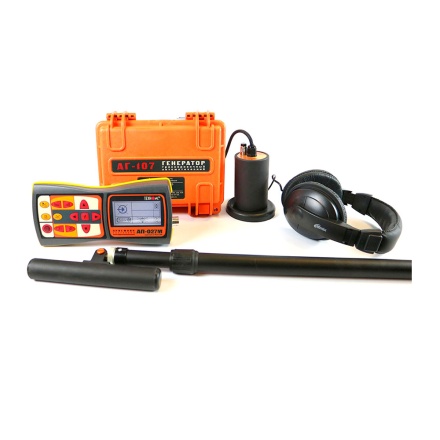

Многофункциональный трассотечепоисковый комплект, в котором объединены три устройства:
- трассоискатель с электромагнитным датчиком;
- трассоискатель с акустическим датчиком;
- течеискатель с акустическим датчиком.
В состав комплекта входит цифровой многофункциональный трассопоисковый приемник с большим ЖК дисплеем и выводом звука как на встроенный динамик, так и в наушники оператора.
Комплект оснащен новейшим компактным автономным генератором АГ-107 со встроенными элементами питания, дисплеем и встроенной индукционной антенной, для трассировки коммуникации бесконтактным способом.
Особенности приемника АП-027М
- Цифровой трассопоисковый приемник.
- Большой ЖК дисплей с переключаемыми режимами работы и индикации.
- Отображение частотного спектра входного сигнала.
- Вывод звукового сигнала как на наушники оператора, так и на встроенный динамик.
- Приемник является многофункциональным прибором и может работать с внешними датчиками различного типа: электромагнитными EMD-257 и MED-127, акустическими AD-327, AD-257 и ADM-227, датчиком контроля качества изоляции DKI-117M, датчиком-определителем дефектов коммуникаций DODK-117M, накладной рамкой NR-117М, клещами индукционными CI-110 (CI-105).
- При работе с акустическим – диапазон частот 0.03…2.2 кГц с возможностью устранения звуковых частот, находящихся вне полосы, занимаемой звуком дефекта.
- При работе с электромагнитным датчиком – широкий набор рабочих частот: 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц, «Широкая полоса» 50…8600 Гц, двухчастотные режимы 1024 Гц / 2048 Гц и 1024 Гц / 8192 Гц.
- Класс защиты корпуса от внешних воздействий IP54.
Особенности генератора АГ-107
- Встроенный заряжаемый аккумулятор.
- Максимальная выходная мощность до 30 Вт в непрерывном и до 60 Вт в прерывистом режиме работы.
- Максимальное выходное напряжение до 60 В.
- Возможность работы от внешнего внешнего источника питания 10…25 В.
- Сигнализация и защита от подключения на нагрузку с напряжением.
- Реализовано несколько видов защиты от недопустимых факторов (превышение допустимого напряжения внешнего питания (>27 В) и наличие напряжения на выходных клипсах).
- Встроенный «мультиметр» отображает по выбору оператора – напряжение, ток, сопротивление, мощность на выходе или напряжение питания.
- Встроенная передающая антенна для бесконтактного наведения сигнала на коммуникацию.
- Ручное уменьшение/увеличение мощности после автосогласования.
- Небольшие габариты и вес.
Рекомендуемые области применения трассотечеискателя Успех АТГ-425.30Н
- Электросети.
- Телекоммуникация.
- Строительно-монтажные организации.
- ЖКХ.
- Водоканалы.
- Теплосети.
- Нефтегазовая отрасль.
- Геодезия.
| Параметр |
Электромагнитный трассо-дефектопоиск |
Акустический трассо-дефектопоиск |
| Вид принимаемого сигнала |
непрерывный / прерывистый |
монотонный / импульсный |
| Частоты цифровой фильтрации |
Центральная частота квазирезонансного фильтра 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц |
Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц;
Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц |
| Двухчастотные режимы 1024 Гц + 2048 Гц, 1024 Гц + 8192 Гц |
| «Широкая полоса» |
0,05…8,6 кГц |
0,09…2,20 кГц / 0,03…0,50 кГц |
| Визуальная индикация |
ЖКИ:
– символы и значения выбираемых режимов и параметров;
– анимированная шкала уровня входного сигнала;
– цифровое значение и анимированная шкала уровня выходного сигнала;
– график (движущаяся диаграмма) уровня выходного сигнала;
– частотный спектр выходного сигнала;
– цифровое и графическое отображение уровней выходного сигнала записанных в «памяти» |
| Звуковая индикация |
Головные телефоны – натуральный широкополосный или отфильтрованный сигнал |
| Головные телефоны – синтезированный звук ЧМ |
– |
| Встроенный излучатель – синтезированный звук ЧМ |
| Питание |
напряжение 4…7 В:
– аккумуляторы «тип АА» 1,2 В 4 шт.
– щелочные (алкалиновые) батареи «тип АА» 1,5 В 4 шт.;
– внешний аккумулятор |
| Количество сохраняемых значений в памяти |
30 |
| Время непрерывной работы, не менее |
20 часов |
| Диапазон эксплуатационных температур |
-20…+50ºС |
| Класс защиты |
IP54 |
| Габаритные размеры |
220x102x42 мм |
| Масса |
0,46 кг |
|
