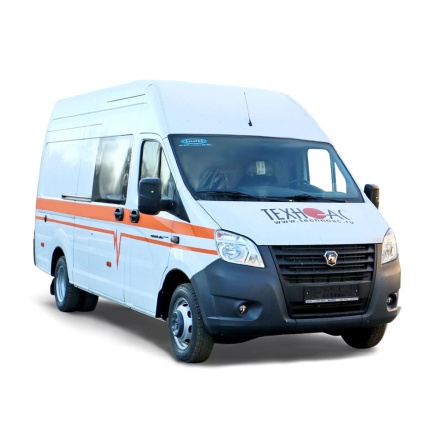

ЭТЛ-35 ТЕХНОАС

Комплектация лаборатории для кабельных линий напряжением 0,4-35 кВ (ЭТЛ-35 ТЕХНОАС)

1. Испытательная установка

• Максимальное выпрямленное напряжение до 70 кВ;
• Максимальное переменное напряжение промышленной частоты 50 Гц до 100 кВ.

2. Прожигающая установка

• Максимальное напряжение до 30 кВ;
• Максимальный ток до 80 А;

В качестве источника питания прожигающей установки служит преобразователь частоты, с помощью которого напряжение внешней сети преобразуется в напряжение частотой 800 Гц, что обеспечивает на выходе идеально выпрямленный ток который обеспечивает горение дуги в месте повреждения с высоким КПД.

• Время работы не ограничено;
• Переключение ступеней осуществляется без разрыва дуги в момент переключения;
• Возможность начала работы с любой ступени прожига (при работе с низковольтными кабелями);
• Встроенный дожиг.

3. Генератор высоковольтных импульсов

• Выходное напряжение 0…12 кВ / 0…24 кВ;
• Энергия импульса на каждой ступени 3000 Дж;
• Встроенный ИДМ для совместной работы с рефлектометром.

4. Рефлектометр

Поддерживает 3 метода определения места повреждения:

• Методом импульсной рефлектометрии;
• Методом колебательного разряда;
• Импульсно-дуговым методом.

5. Высоковольтный кабеледефектоискатель

• Определения местоположения и глубины кабеля на глубине до 10 м;
• Трассировка на расстояние до 10 км;
• Поиск электрических кабелей под напряжением;
• Поиск мест пересечения трубопровода и кабеля;
• Определения мест повреждения кабельных линий;
• Обследования участков местности перед проведением земляных работ;
• Поиск мест повреждения внешней изоляции кабеля;
• Запись GPSГЛОНАСС координат и составление карт найденных коммуникаций;
• Выбор кабеля из пучка;
• Поиск места повреждения акустическим способом.
