Назначение корреляционного течеискателя Искор-305

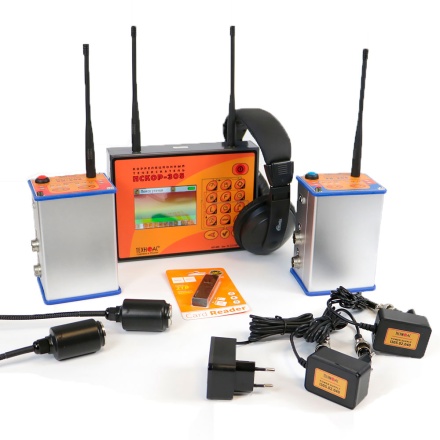

Корреляционный течеискатель Искор-305 – переносной прибор, предназначенный для точного и быстрого обнаружения мест утечек, жидкости из скрытых коммуникаций и несанкционированных врезок в трубопроводах хозяйственно-питьевого водоснабжения, горячего водоснабжения, отопления и других систем трубопроводов, при условии, что транспортируемая среда в трубопроводе под давлением.
Индикация утечки осуществляется визуально по графику корреляционной функции.
Искор-305 позволяет фиксировать акустические сигналы при помощи двух пьезоэлектрических акустических датчиков и отображает график корреляционной функции. Регулируемый фильтр помогает выделить нужный сигнал и ограничить влияние помех.
Применение корреляционного течеискателя Искор-305
- Для систем водоснабжения и теплосетей (как для распределительных, так и магистральных), выполненных из чугунных, стальных и пластиковых труб.
- Для диагностики и контроля герметичности нефтепродуктопроводов, работающих в условиях высокого давления.
- Создание информационной базы данных состояния трубопроводов и результатов диагностики трубопроводов.
Основные преимущества корреляционного течеискателя Искор-305
- Наличие двух радиоканалов.
- Высокая помехозащищенность, регулируемый фильтр.
- Оперативность и скорость расчетов.
- Ударозащищенные водонепроницаемые датчики.
- Малые габариты и вес.
- Высокая точность определения мест разгерметизации, удобство в эксплуатации.
- Визуальная индикация утечки по графику корреляционной функции.
Рекомендуемые области применения корреляционного течеискателя Искор-305
- Теплосети.
- Водоканал.
- ЖКХ.
- Продуктопроводы.
| Параметр |
Значение |
| Длина диагностируемого участка трубопровода, м |
от 10 до 1000 |
| Диаметр трубопровода, мм |
от 25 до 800 |
| Давление в трубопроводе, атм |
не менее 1,5 |
| Точность определения утечки (максимума корреляционной функции) при усреднении по 60 измерениям, см |
| – от 10 до 250 м |
не более ±5 |
| – от 250 до 500 м |
не более ±10 |
| – от 500 до 1000 м |
не более ±15 |
| Время построения корреляционной функции при усреднении по 60 измерениям, мин |
| – от 10 до 250 м |
не более 3 |
| – от 250 до 500 м |
не более 4,5 |
| – от 500 до 1000 м |
не более 4,5 |
| Частоты фильтрации сигнала утечки |
| – фильтр нижних частот, кГц |
1,0; 1,5; 2,2 |
| – фильтр верхних частот, кГц |
0,3; 0,4; 0,5 |
| – цифровой фильтр, Гц |
от 65 до 4500 |
|
