Предназначены для измерений длины пути, пройденного колесом курвиметра на поверхностях с твердым покрытием.

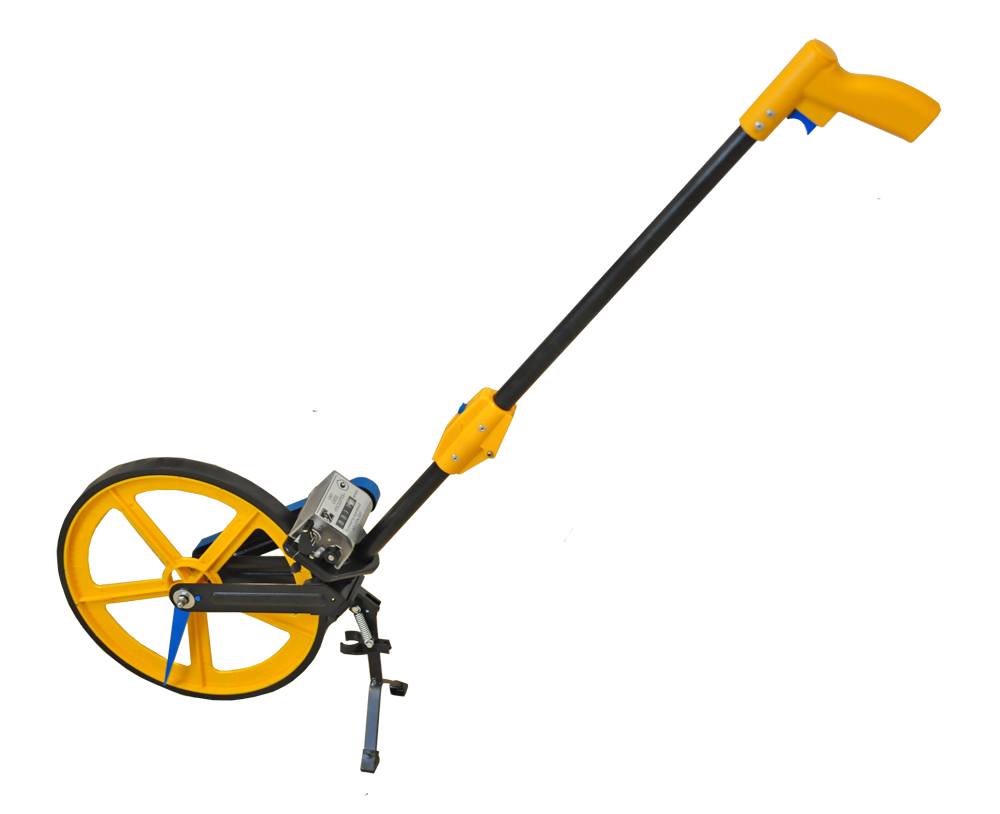

Курвиметр состоит из колеса, закрепленного на штанге, и электронного (или механического) счетчика длины пройденного пути. В нижней части штанги установлена откидная подставка. Штанга курвиметра складная, с шарнирным соединением. В верхней части штанги расположена ручка с кнопкой торможения колеса.
Длина пути выводится непосредственно на механический счетчик
В целях предотвращения несанкционированного доступа к элементам измерительной части курвиметров предусмотрены места для пломбирования. Пломбами закрываются места крепления блока индикации и механического счетчика.
| Метрологические и технические характеристики |
| Диапазон показаний длины пройденного пути, м |
от 0,0 до 999,9 включ. |
| Диапазон измерений длины пройденного пути, м |
от 1,0 до 999,9 включ. |
| Цена единицы наименьшего разряда, м |
0,1 |
Пределы допускаемой абсолютной погрешности
измерений длины пройденного пути, м, не более |
± (0,005·L + 0,1)* |
| Номинальное напряжение питания, В |
4,5 |
| Потребляемый ток, мА, не более |
5 |
Габаритные размеры, мм, не более
– в рабочем положении
– в транспортном состоянии |
500х150х1150
400х150х600 |
| Масса без упаковки, кг, не более |
2,5 |
| Средний срок службы, лет, не менее |
5 |
|
