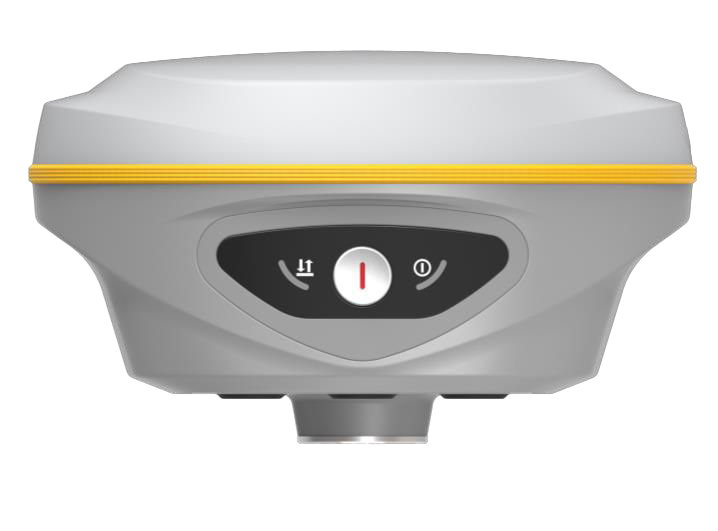

South INNO5 – это современный GNSS-приемник с модулем лазерного дальномера, двумя камерами и IMU, созданный для точных измерений и удобной работы в любых условиях.
Основные возможности
- Зеленый лазер 3R – для выноса и съемки точек.
- Две камеры 8MP + 2MP – для AR-разбивки и визуального контроля лазера. Опционально доступна технология визуального позиционирования, которая включает в себя использование фронтальной 8Мп камеры для фото и видеосъемки для последующего скалывания точек, а также фотограмметрии и 3D моделирования.
- Модуль IMU – обеспечивает точные измерения без необходимости выставления вехи по уровню.
- AR-разбивка – повышает скорость и удобство работы.
Лазерная разбивка
Высокие преграды больше не являются проблемой. Благодаря встроенному лазерному модулю можно выполнять вынос точек даже там, где спутниковый сигнал блокируется зданиями или другими препятствиями. Если невозможно подойти к цели, используйте лазер для удаленной разбивки на расстоянии нескольких метров. Это делает работу точной и быстрой даже в сложных условиях.
Гибкость в разных условиях
Видеосъемка позволяет дистанционно измерять точки на расстоянии до 10 м (до 15 м в идеальных условиях), что особенно полезно на больших объектах.
В узких или ограниченных пространствах часто тяжело получить решение. Благодаря лазерному дальномеру можно получать координаты точек или выносить их на расстоянии.
Максимальная эффективность
INNO 5 выполняет фото- и видеосъемку в реальном времени, позволяя фиксировать сотни точек за считанные минуты – быстрее, чем традиционные методы съемки RTK.
Лазерный дальномер расширяет рабочую зону, минимизирует слепые зоны и позволяет измерять недоступные участки, включая зоны под навесами и крышами.
Универсальность
Изображения, полученные приемником можно сохранять для анализа и повторного использования – удобно для документирования объектов или аварийных ситуаций.
Лазер обеспечивает точные измерения даже в условиях плохого освещения – ночью или внутри помещений.
Особенности прибора
Лазерный дальномер
Благодаря встроенному лазерному дальномеру и датчику наклона IMU прибор способен определять координаты точек на расстоянии - без необходимости физически устанавливать приёмник непосредственно на измеряемую точку. Это значительно расширяет возможности съёмки и повышает безопасность и скорость работ.
Функция особенно полезна:
- при съёмке углов зданий, фасадов, опор и других объектов, где видимость небосвода ограничена;
- при измерении точек под навесами, мостами и инженерными конструкциями;
- при разбивке проектных точек в труднодоступных местах, где установка вехи невозможна или небезопасна.
Фотограмметрия по фото и видео (опция)
Прибор позволяет выполнять фотосъёмку и видеозапись с точной GNSS-привязкой. На основе полученных материалов пользователь может определять координаты точек на экране контроллера, без необходимости измерять каждую точку непосредственно в поле. Достаточно один раз выполнить фотограмметрическую съёмку, а все необходимые точки извлекаются уже на этапе обработки.
Это особенно удобно:
- при съёмке сложных объектов, откосов, карьеров и насыпей;
- для фиксации текущей ситуации на строительной площадке;
- при необходимости получить большое количество точек за минимальное время.
Обработка данных может выполняться как прямо на контроллере в ПО SurvStar, так и с использованием облачного сервиса.
3D-моделирование (ПО SGO) (опция)
На основе GNSS-измерений, фото- и видеоданных оборудование позволяет создавать точные трёхмерные модели объектов и местности. Обработка выполняется в настольном программном обеспечении SGO, обеспечивая высокую детализацию и наглядное представление результатов.
Функция востребована:
- при создании 3D-моделей зданий, сооружений и рельефа;
- для расчёта объёмов земляных работ;
- при подготовке наглядных материалов для проектирования, согласований и отчётной документации.
Видеовынос (AR-разбивка)
Режим видеовыноса в дополненной реальности (AR) позволяет отображать проектные точки и элементы CAD прямо на экране контроллера, накладывая их на реальное изображение местности. Такой подход делает процесс разбивки максимально наглядным и интуитивно понятным.
Функция особенно полезна:
- при выносе проектных осей, точек и конструктивных элементов;
- для визуального контроля соответствия выполненных работ проекту;
- при работе в сложных условиях, где классическая числовая разбивка занимает больше времени и требует дополнительных действий.
| Характеристики GNSS |
| Количество каналов |
1698 |
| GPS |
L1C, L1C/A, L2C, L2P(Y), L5 |
| GLONASS |
G1, G2, G3 |
| BDS |
B1I, B2I, B3I, B1C, B2a, B2b |
| GALILEO |
E1, E5a, E5b, E6, AltBOC* |
| SBAS |
L1* |
| IRNSS |
L5* |
| QZSS |
L1, L2C, L5* |
| MSS L-Band |
Резерв |
| Запись данных |
1–20 Гц |
| Время инициализации |
<10 сек |
| Надежность инициализации |
>99.99% |
| Точностные характеристики |
| DGNSS |
План: 0.25 м + 1 мм/км; Высота: 0.50 м + 1 мм/км |
| Статика |
План: 2.5 мм + 0.1 мм/км; Высота: 3.5 мм + 0.4 мм/км |
| Долгая статика |
План: 2.5 мм + 0.1 мм/км; Высота: 3 мм + 0.4 мм/км |
| Быстрая статика |
План: 2.5 мм + 0.5 мм/км; Высота: 5 мм + 0.5 мм/км |
| PPK |
План: 3 мм + 1 мм/км; Высота: 5 мм + 1 мм/км |
| RTK (NTRIP) |
План: 8 мм + 0.5 мм/км; Высота: 15 мм + 0.5 мм/км |
| RTK (УКВ) |
План: 8 мм + 1 мм/км; Высота: 15 мм + 1 мм/км |
| SBAS |
Обычно <5 м |
| Время инициализации RTK |
2–8 сек |
| IMU |
Погрешность при наклоне до 30º: <8 мм + 0.7 мм/º |
| Угол компенсации IMU |
0º–60º |
| Физические характеристики |
| Размеры |
134мм × 79мм |
| Вес |
860г (включая батарею) |
| Материал |
Магниево-алюминиевый сплав |
| Рабочая температура |
-45ºС … +75ºС |
| Температура хранения |
-55ºС … +85ºС |
| Влажность |
100% |
| Защита |
IP68 (погружение до 1 м, полная защита от пыли) |
| Ударопрочность |
Падение с 2 м на бетон |
| Зарядное устройство |
6–28V DC, защита от перенапряжения |
| Батарея |
Встроенная Li-ion 7.4V 6800mAh |
| Время работы |
до 25 ч (статика), до 20 ч (ровер) |
| Связь |
| Порты |
5PIN LEMO + Rs232, Type-C (зарядка, OTG, Ethernet), порт для УКВ антенны |
| Внутренний УКВ модем |
2W, прием и передача |
| Диапазон частот |
410–470 MHz |
| Протоколы |
Farlink, Trimtalk450s, SOUTH, KOLIDA, HUACE, Hi-target, Satel |
| Дальность передачи |
до 10 км (Farlink) |
| Bluetooth |
5.0, 3.0/4.1, 2.1+EDR |
| NFC |
Для быстрого подключения контроллера |
| WiFi |
802.11 b/g; точка доступа, передача поправок |
| Хранение и передача данных |
| Память |
Встроенная 16GB SSD + поддержка внешних накопителей |
| Передача данных |
USB, FTP, HTTP |
| Форматы |
STH, RINEX 2.01/3.02, RTCM 2.1–3.2, NMEA 0183, PJK, SOUTH бинарный код |
| Поддержка сетевых режимов |
VRS, FKP, MAC, NTRIP |
| Датчики |
| Электронный уровень |
Отображение в ПО в реальном времени |
| IMU |
Без калибровки, устойчив к помехам |
| Термометр |
Встроенный, контроль температуры |
| Камеры |
8MP (визуальное позиционирование, AR) + 2MP (AR) |
| Лазер |
3R зеленый, до 30 м |
| Интерфейс |
| Операционная система |
Linux |
| Клавиши |
1 кнопка |
| Индикаторы |
3 LED |
| Веб-интерфейс |
Через Wi-Fi или USB, контроль и настройка |
| Голосовые оповещения |
Многоязычные (включая русский) |
| Для разработчиков |
Поддержка OpenSIC, сторонние решения |
| Облачные сервисы |
Удаленный доступ, обновления, регистрация |
Примечание: данные получены в лаборатории SOUTH GNSS. Результаты могут отличаться в зависимости от условий. Пункты, отмеченные *, будут доступны в следующих обновлениях прошивки.
|
South INNO 5
|
1 шт.
|
|
УКВ антенна
|
1 шт.
|
|
Кабель USB Type-C - USB Type-C
|
1 шт.
|
|
Кабель USB Type-C - USB Type A
|
1 шт.
|
|
Зарядное устройство
|
1 шт.
|
|
Пластина на веху для измерения высоты рулеткой
|
1 шт.
|
|
Ударопрочный кейс
|
1 шт.
|
|
Веха CLS25
|
1 шт.
|
|
Доступ к сети RTKNet 1 год
|
1 шт.
|
|
Руководство пользователя
|
1 шт.
|
|
Гарантийный талон
|
1 шт.
|
|
