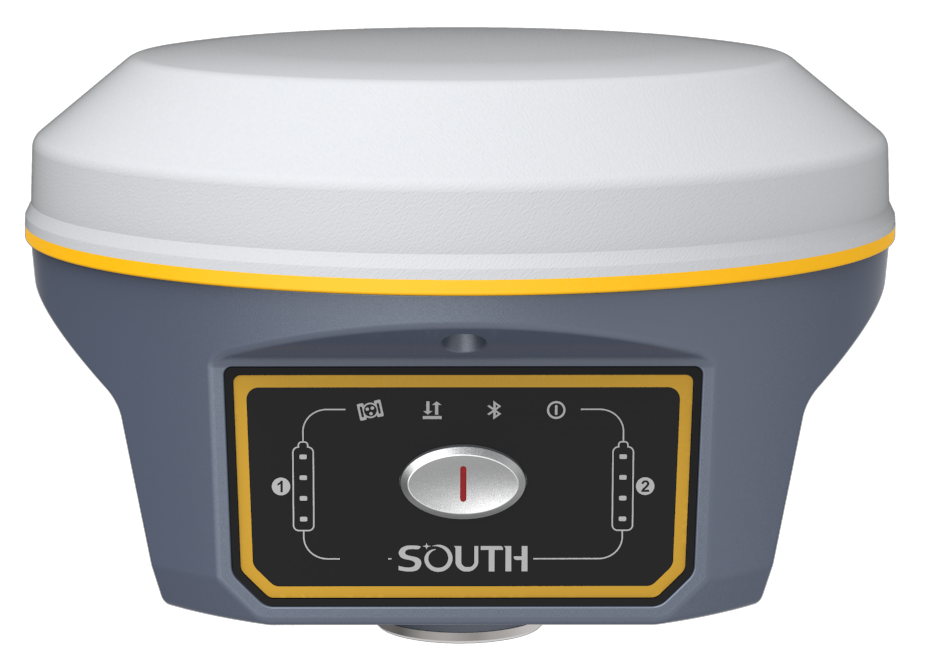

GNSS приемник SOUTH Galaxy G9 (IMU)

SOUTH G9 (IMU)

Количество каналов

336, 1760 (снят с пр-ва)

GPS

L1C/A, L1C, L2C, L2E, L5

GLONASS

L1C/A, L1P, L2C/A, L2P, L3

BDS

B1, B2, B3

GALILEOS

E1, E5A, E5B, E5AltBOC, E6

SBAS

L1C/A, L5 (Только для спутников, поддерживающих L5)

IRNSS

L5

QZSS

L1C/A, L1 SAIF, L2C, L5, LEX

MSS L-Band

Trimble RTX

Частота позиционирования:

1Hz~50Hz

Время инициализации:

< 10s

Надежность инициализации:

>99.99%

Точность позиционирования

Дифференциальные кодовые измерения (DGNSS)

план:0.25 м + 1 мм/км высота: 0.50 м + 1 мм/км

Статика и быстрая статика

план: 2.5 мм + 0.5 мм/км высота: 5 мм + 0.5 мм/км

Кинематика в реальном времени (RTK)

план: 8 мм + 1 мм/км высота: 15 мм + 1 мм/км

SLink (RTX)[2]

план: 4-10 см высота: 8-20 см

RTK XTRa (xFill)

план: 5 + 10 мм/км высота: 5 + 20 мм/км

SBAS

Обычно < 5m среднеквадратичное расстояние

Время инициализации RTK

2~8s

IMU Погрешность за наклон вехи

8мм + 0.6мм/градус наклона

IMU угол наклона

0°~60°

Физические параметры

Размеры

154мм(Д)×154мм(Ш)×106мм(В)

Вес

1.3 кг (включая батарею)

Материал

Корпус из магниевого алюминиевого сплава

Производительность оборудования

Рабочая температура

-45 °C до +75 °C

Температура хранения

-50 °C до +80 °C

Влажность

100% Без конденсации

Влаго/Пыле защита

IP68 стандарт, защищен от длительного погружения на глубину до 1м, полностью защищен от пыли

Удар/Вибрация

Выдерживает падение с высоты 2 метра на плотный грунт естественным путем

Источник питания

6-28V DC, защита от перенапряжения

Батарея

7.4 V 3400mAh Аккумуляторная, съемная литий-ионная батарея

Время работы батареи

на одной батарее: до 15 ч (Ровер по Bluetooth)

Связь и хранение данных

порт 5PIN LEMO + Rs232
порт 7PIN LEMO (передача данных, OTG, Ethernet)
1 порт для 1PPS
Слот для SIM карты

Внутренний УКВ

+

Частотный диапазон

410-470 Мгц (предустановлен диапазон 433.075-434.79 Мгц для РФ)

Протокол связи

Farlink, Trimtalk450s, South, HUACE, Hi-target, Satel

Сотовая сеть

LTE FDD: B1/B3/B5/B7/B8/B20
LTE TDD: B38/B40/B41
WCDMA: B1/B5/B8
GSM: 850/900/1800/1900MHz

Bluetooth

стандарт Bluetooth 3.0/4.1, Bluetooth 2.1+EDR

NFC

Реализация близкого расстояния (короче чем 10см) автоматическая пара между приемником и контроллером (в контролере должен быть NFC модуль)

WIFI

802.11 b/g

WIFI точка доступа

Точка доступа WIFI позволяет любому мобильному устройству подключится и получить доступ к внутреннему web-интерфейсу для управления и контроля за приемником WIFI клиент Для работы в качестве WIFI клиента, что позволяет передавать и принимать дифференциальные поправки через сеть WIFI

WIFI канал передачи данных

Приемник может передавать и принимать поток коррекционных данных по каналу передачи данных Wi-Fi

Хранение/Передача данных

Память

внутренняя память 16 GB SSD при нехватке памяти старые данные автоматически удаляются для записи новых; поддерживает внешние накопители

Передача данных

Режим Plug and play передачи данных USB

Поддержка загрузки данных FTP/HTTP

Формат данных

Дифференциальный формат данных: CMR+, SCMRx, RTCM 2.1, RTCM 2.3, RTCM 3.0, RTCM 3.1, RTCM 3.2 GPS выходной формат данных: NMEA 0183, PJK плоская координата, двоичный код, Trimble GSOF Поддержка сетевой модели: VRS, FKP, MAC, полная поддержка NTRIP протокола.

Сенсоры

Электронный уровень

Программное обеспечение контроллера может отображать электронный уровень, проверяя состояние выравнивания пузырькового уровня на вехе в режиме реального времени

IMU

Встроенный модуль IMU, не требующий калибровки и невосприимчивый к магнитным помехам

Термометр

Встроенный датчик термометра, с интеллектуальной технологией контроля температуры, контролирующий и регулирующий температуру приемника

Взаимодействие с пользователем

Операционная система

Linux

Кнопки

1 клавиша

Индикаторы

4 LED индикаторов (спутники, питание, Bluetooth, передача данных) 2 индикатора заряда батареи

Web-сервер

С доступом к внутреннему веб-интерфейсу управления через Wi-Fi или USB-соединение, пользователи могут контролировать состояние приемника и свободно изменять конфигурации

Голосовой информатор

Озвучивает текущий режим работы и выбранный модем передачи данных. Поддерживает различные языки, такие как: Китайский/Английский/Корейский/Испанский/Португальский/ Русский/Турецкий

Открытая платформа

Обеспечивает вторичный пакет разработки и открывает формат данных наблюдений Opensc и определение интерфейса взаимодействия

Облачный сервис

Мощная облачная платформа предоставляет онлайн-сервисы, такие как удаленное управление, обновление прошивки, онлайн — регистрация и т.
